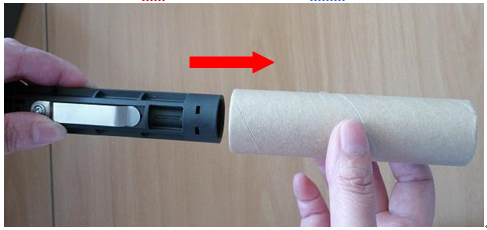

1、取出碳带芯轴和碳带，凭证下图所示偏向，将碳带芯轴插入碳带轴心中;碳带绕向如下右图所示;

?

?

2、凭证图示箭头偏向双手推动打印机上该并向上翻，翻开打印机的上盖;

?

?

3、向下按动打印头抬起按键，抬起碳带支持架(30°左右的角度，听到稍微的“啪”提醒声，碳带支持架将坚持此位置不动);

?

?

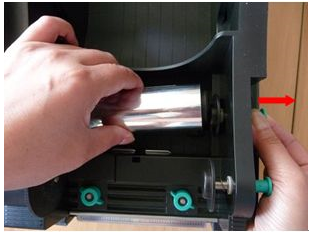

4、将碳带发放轴处的手动拉轴套向外轻拉，将碳带发放轴芯轴左侧插入发放轴拨轮的六角形凸台中;

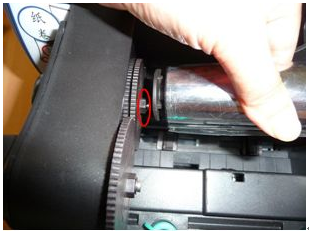

注重：碳带发放轴左侧凹槽必需要和发放轴拨轮的六角形凸台啮合好，不然打印机可能会报警缺色带。

?

?

5、将碳带发放轴右侧瞄准手动拉轴套的堵头，松开手动拉轴套，发放轴碳带装置完毕;

?

?

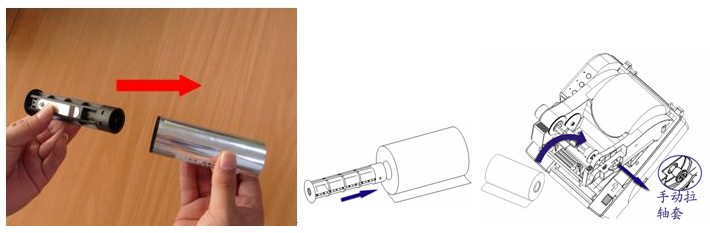

6、取出另一个碳带芯轴和碳带接纳纸轴，凭证下图所示，将碳带芯轴插入碳带接纳纸轴中;

?

?

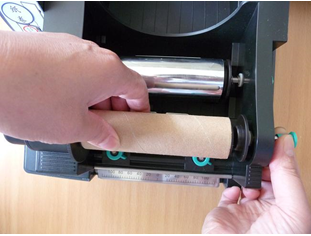

7、将碳带接纳轴处的手动拉轴套向外轻拉，将碳带接纳轴左侧插入接纳轴拨轮的六角形凸台;将碳带接纳轴右侧瞄准手动拉轴套的堵头，松开手动拉轴套，碳带接纳轴装置完毕;

?

?

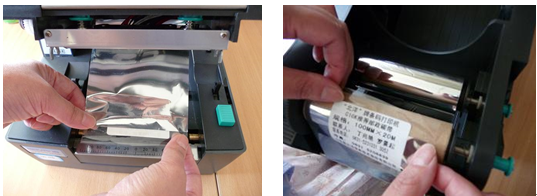

8、从已装置好的碳带发放轴上取下碳带前端，将碳带前端从打印头组件下方绕过，然后将碳带前端部分粘贴到已装置好的碳带接纳轴的纸轴上;

?

?

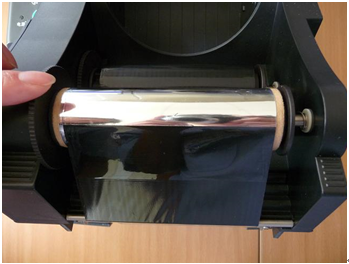

9、拨动碳带转动拨轮，使碳带纠葛在碳带接纳轴上并使碳带绷紧，至此，碳带装置完毕。

?

?

注重：

1、 装置时要使碳带有碳粉的一面向下;

2、 装置历程中要阻止碳带起皱;
